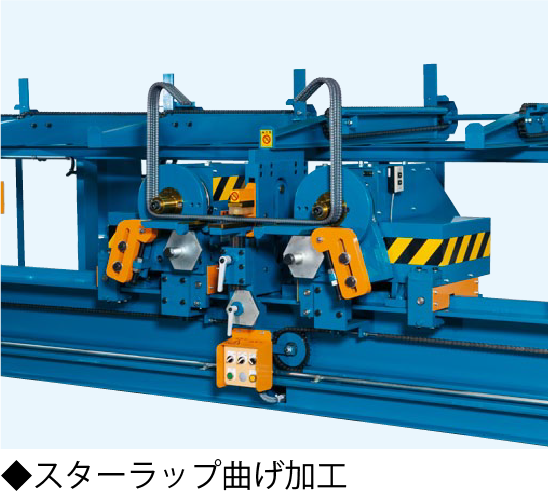

NLB-25DA (25-2ヘッド)鉄筋自動曲げ機

細物曲げから太物曲げまでの兼用タイプ。

  • 太物加工
  • 2ヘッド
  • D10-D25
  • 細物曲げから太物曲げまでの兼用タイプ。
  • 大R曲げローラの交換で大R⌀150(R75)⌀200(R100)
    それぞれ90°曲げが可能。

動画で見る

特長

特長

  • タッチディスプレイ画面で設定完了。
  • 曲げ角度設定はダイヤル方式で20°から180°まで任意。
  • 鉄筋受けプレートの高さ変更はワンタッチ方式。
  • 片アンカー曲げの場合1号機2号機でそれぞれ作業可能。
  • 操作ミス、トラブルなどは、ディスプレイに表示されます。

オプション

大R曲げローラ⌀250(R125)・⌀300(R150)・⌀400(R200)各2個
大R曲げローラホルダー 2個

タッチディスプレイで操作は簡単。

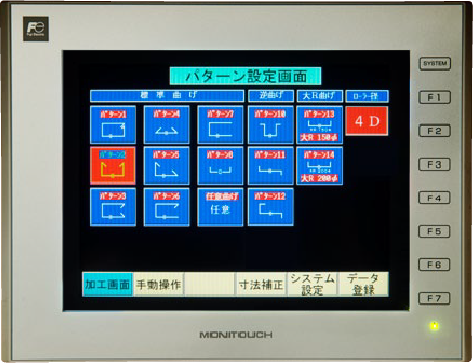

●パターン設定画面

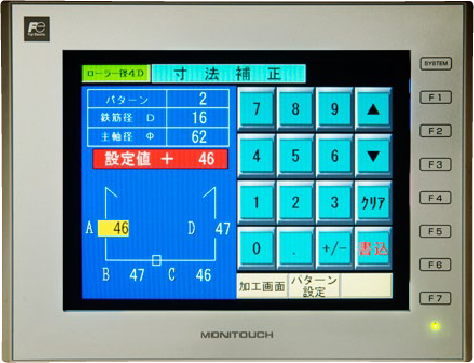

●寸法設定画面

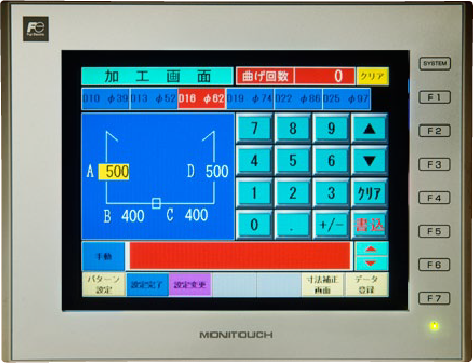

●加工画面

仕様

  • (材質SD345)特別仕様(材質SD390)も対応出来ます
同時曲げ加工本数
(SD-345)
鉄筋径 本数 支点軸径 クランプ
プレート
大Rローラ
D10 6 ⌀39 ウレタン ※本数1本
⌀150
⌀200
D13 5 ⌀52 ウレタン
D16 4 ⌀62 ウレタン
D19 2 ⌀74 ウレタン
D22 1 ⌀86
D25 1 ⌀97
必要電力 (kw) 5.7kw
機械寸法 (㎜) 1,920(W) × 9,400(L) × 1,300(H)
重量 (kg) 3,500kg
付帯部品 コンプレッサー(0.75kw)
エアーガン、工具箱
交換ローラ

※改良のため予告なく仕様変更することがあります。

最小~最大曲げ寸法(D10の場合)

単位:mm

平面図

平面図 単位:mm

※改良のため予告なく仕様変更することがあります。

カタログ

下記のボタンをクリックしてください。

カタログ

【注意事項】

  • 本製品は、屋内に設置してください。屋外で使用される場合は、当社にご相談ください。
  • 設置・取扱いに関しては取扱い説明書の内容に従ってください。大事故や大ケガに至ることがあります。
  • 本製品を改造しないでください。改造されたものは保証いたしません。
  • 使い方を誤ると、大事故や大ケガに至ることがありますので取扱い説明書に従ってください。
  • 定期的に保守・点検が必要です。保守・点検をしないで使用していると故障の原因になります。
  • 本製品は、日本国内用として製造していますので、海外で使用される場合は当社にご相談ください。
  • このカタログに記載した内容と異なることや、予告なく仕様を変更することがありますのでご了承ください。
